DESi ATS RFID ünitesi, IR vericiden gönderilen kodu aldıktan sonra kendi kimliğini gönderir ve sistemin kontrol ettiği kapıyı açar.



SİSTEM BİLEŞENLERİ

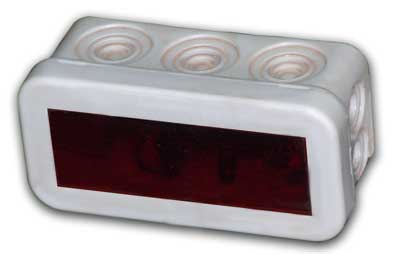

IR Verici Ünite

• Güçlü IR ışın gönderme kapasitesi sayesinde her türlü hava koşulunda yüksek performans
• Modüle edilmiş IR yayın

IR verici ünite aracı görecek şekilde monte edilir.

Araç bariyere ya da kapıya yaklaştığında loop dedektör ya da fotosel aracı algılar ve IR vericiyi tetikler.

IR verici belli bir modülasyonla kızılötesi kodu yayınlamaya başlar.

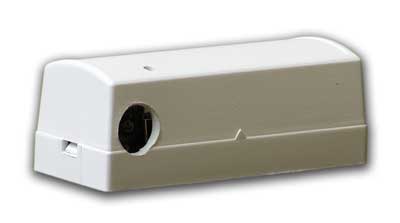

IR Kontrollü RF Kimlik Ünitesi

• IR tetiklemeli
• 433 MHz çalışma frekansı
• Kod çalınmasına karşı değişken kod sistemi
• Uzun pil ömrü

Kimlik ünitesi, sistemi kullanacak araçların uygun bir yerine IR alıcısı dışa bakacak şekilde monte edilir.

Kimlik ünitesi IR vericiden yayınlanan kızıl ötesi kodu algıladığında kendi kodunu RF olarak belli bir süre yayınlar. ( Boyut: 68mm x 27mm x 24 mm )

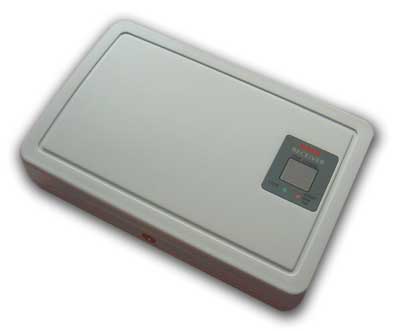

Merkez Kontrol Ünitesi

• 433 MHz çalışma frekansı
• Değişken (rolling) kodlu RF sistemi
• Manuel açma-kapama buton girişleri
• Fotosel girişi
• Otomatik kapama özelliği
• Ana kumandayla ayar olanağı
• Sürgülü kapı veya bariyer fonksiyonu
• Açık devre ya da kapalı devre limit girişleri
• SMD teknolojisi ile üretilmiş elektronik kart

Kimlik ünitesinin yayınladığı kodun sisteme tanıtılıp tanıtılmadığını kontrol eden bu merkez, doğru kod geldiğinde kontrol ettiği kapının ya da bariyerin açılmasını sağlayacaktır.

Bu merkez tek başına (standalone) çalışmaktadır. İstenildiği takdirde özel bağlantı modülüyle tüm sistem bilgisayar üzerinden kontrol edilebilmektedir.

Bilgisayar Yazılımı (opsiyonel)

• Birden fazla kapıyı tek merkezden kontrol edebilme
• Anti-Pass Back
• Yazılımla yetki verme / yetki iptal etme
• Günlük / Aylık Abonelik
• Abone Listesi görebilme
• Geriye dönük giriş-çıkış bilgisi gösterebilme (kimlik, tarih ve saat)
• Otoparktaki toplam araç sayısını gösterebilme
• Abonenin içerideki kalma süresine göre ücretlendirme

SİSTEMİN ÇALIŞMA PRENSİBİ

Araç, IR vericinin bağlı olduğu loop dedektörü ya da fotoseli uyardığında IR verici kendi kodunu yayınlamaya başlar. Bu kod araçlarda bulunan IR kontrollü RF kimlik ünitesi tarafından algılanır ve Kimlik ünitesi kendi kodunu RF olarak yayınlar. Kimlik kodu, RF alıcı tarafından algılanır. Gelen kodun giriş izni varsa kapının açılması (ya da bariyerin kalkması) sağlanır.
